矩形钢筋混凝土箱涵模具制造主要应用实例

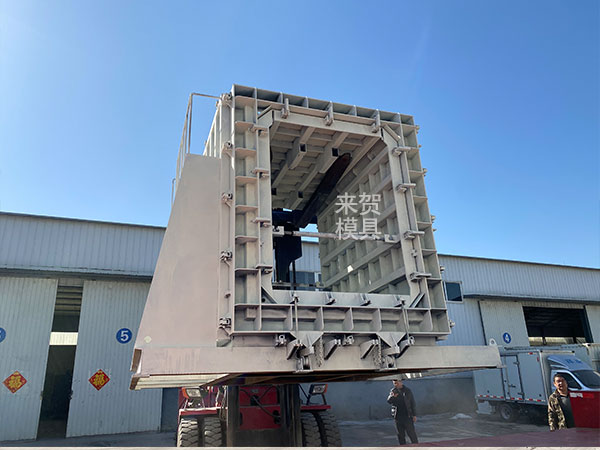

武汉市地下轨道交通3 号线宗关站一期工程位于汉口解放大道与建设大道交叉路口宗关站过街通道, 采用6900mm×4900mm×1500mm矩形钢筋混凝土箱涵模具顶进施工。

该项目是武汉地铁集团学习广州地铁公司、上海地铁公司在地下轨道交通矩形通道施工中采用大型矩形箱涵模具顶进施工的经验后,于2014~2015 年在武汉地铁3 号线宗关站出入站过街通道设计中采用了矩形刀盘式土压平衡顶管机顶进宽6900mm×高4900mm的大截面钢筋混凝土箱涵模具。

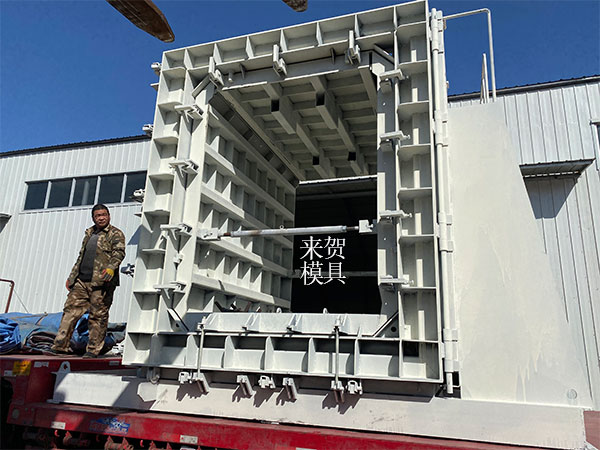

几何尺寸要求

顶进箱涵模具外形尺寸:6900mm×4900mm×1500mm×450mm(宽×高×长×厚);内净尺寸为6000mm×4000mm×1500mm;单节箱涵重量约38t。

混凝土质量要求

顶进箱涵模具的混凝土设计强度等级为C50, 混凝土抗渗等级为P10。

1.2.3 接口型式

(1)箱涵模具接口型式为钢承口胶圈柔性连接。

(2) 橡胶密封圈形式为契型橡胶密封圈, 材质为天然氯丁橡胶,胶圈压缩率为45%,用黏结剂黏贴在插口工作面上,其示意图见图4。

(3) 接口密封采用四层保险:1 箱涵模具构件制作时在钢环与混凝土间装贴遇水膨胀胶条(10mm×10mm);2箱涵成型后在承口环与端面结合处的嵌缝槽内嵌填聚氨脂密封胶; 3箱涵间采用20mm硬质胶合板衬垫, 在胶合板傍再装贴一条遇水膨胀胶片;4承插口工作面安装天然氯丁胶契形胶圈连接。顶进施工完毕后,箱涵内无一处渗漏水,密封性能良好。

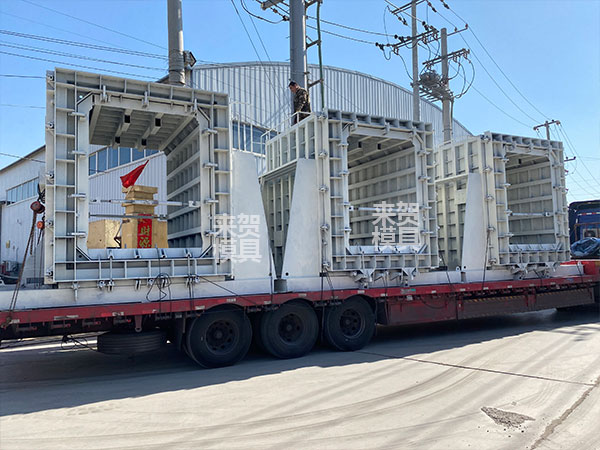

1.3 国内顶进施工法用矩形钢筋混凝土箱涵制造主要应用实例
