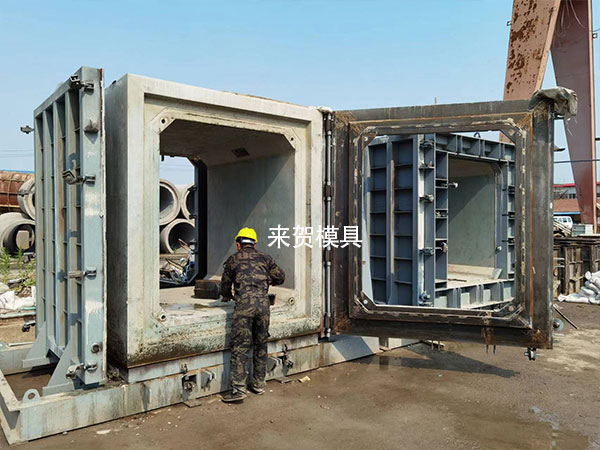

顶进箱涵模具、综合管廊模具的偏差及防治

1 受力分析

箱涵模具、综合管廊模具顶进从起动到全部入土，其受力状况可分为3个阶段：

（1）箱涵模具、综合管廊模具全部在滑板上时，滑板的浇筑坡度决定了箱涵本身的坡度，该阶段箱涵模具、综合管廊模具受力状况简单，无需进行受力分析。

（2）当箱涵前端脱离滑板顶入土中，其中重心超出滑板前端时，受力状态和前一阶段相比有较大的差异。

顶进箱涵模具、综合管廊模具由刚性滑板跌入柔性地层时，与地层接触处底板受到弹性地基反力集度最大，后面逐渐变小，因而地基的压缩沉陷值前端大，后面逐渐减小，使箱涵产生前端下叩现象。箱涵受到两种力矩的共同作用，随着箱涵模具、综合管廊模具的继续顶进q，r值逐渐增大，叩头力矩也相应增加，若抬头力矩不足以抵消叩头力矩的增加时，则箱涵结构的叩头状态将继续保持，并有更恶化的趋势。
